名稱乘用車ECU模擬器_CC920

CC920汽車ECU模擬器是基于標準OBD2接口、汽車BCM控制單元、汽車防盜系統等通訊協議,模擬汽車診斷接口輸出特定格式協議的一款模擬器。
服務熱線 :13923841485
18925298388
13751186607
在線咨詢
掃一掃,與微信對接咨詢
廠家實力有效保修質量保障

乘用車ECU模擬器_CC920

  • 基本信息
  • 產品選型
  • 安裝指引
  • 配件選擇
在線咨詢

1.產品描述

CC920汽車ECU模擬器是基于標準OBD2接口、汽車BCM控制單元、汽車防盜系統等通訊協議,模擬汽車診斷接口輸出特定格式協議的一款模擬器,是目前市面非常強大,模擬協議非常全的ECU模擬器。能為開發汽車總線產品的技術人員提供很高的參考價值,大大減少開發難度及周期,也能為汽車專業廣大院生及個人愛好者提供參考,加深理解及領會汽車總線系統。是汽車總線OBD系列產品開發的必備利器CC920支持ISO14230、ISO15765協議。CC920供電連接簡單。只需通過DC接口提供12V供電。攜帶便捷,使用方便。可以模擬汽車的各種真實運行狀態、熄火、點火等。可以模擬多種不同品牌汽車的ECU系統BCM車身控制系統、防盜系統,可以真實的模擬各種汽車故障。模擬多個汽車故障碼,原始而真實的模擬器汽車ECU環境。為OBD開發人員提供真實的開發載體。模擬器配合車云網系CC3xx  CAN模塊、CC4xx  CAN解碼盒、CC5xx OBD智能終端、CC6xx OBD WIFI終端、CC7xx TBOX終端,生產測試只需3秒,大大縮短了OBD產品的生產測試時間。可模擬的主要功能汽車ECU模擬器汽車發動機模擬器汽車ECU數據讀取顯。



協議支持:

支持ISO14230  快速初始化協議

支持ISO14230 5波特率初始化協議

支持ISO15765 CAN500K標準協議

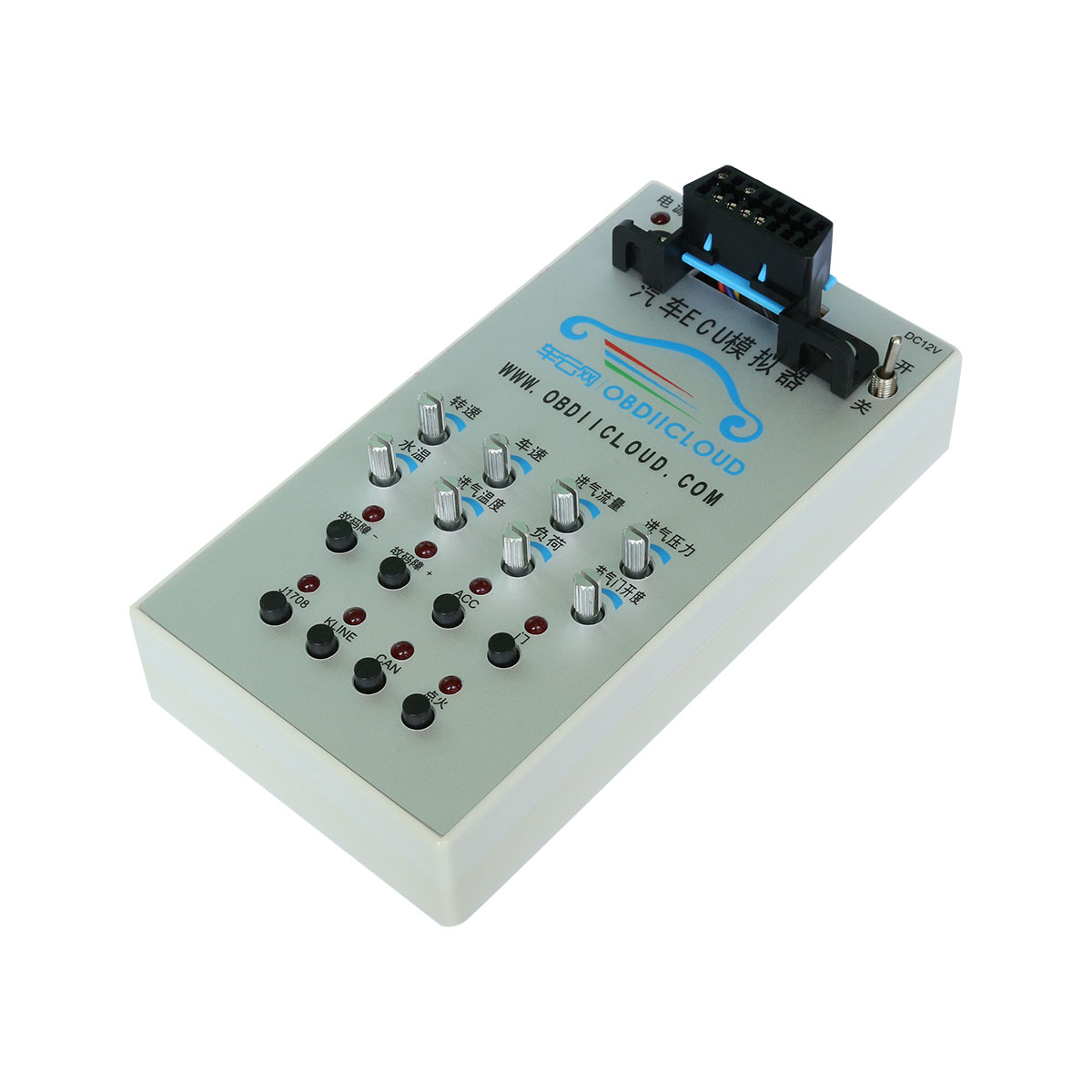

2.汽車ECU模擬器面板功能

OBD接口:用于測試設備協議模擬輸出口,對連接到此接口上的設備輸出各種汽車模擬協議。

電源指示燈:用于指示外部12V/24V電源供電指示

電源開關:對模擬器電源通斷控制

參數調節旋鈕區

轉速:  往右旋轉編碼開關,轉速增加,往左旋轉編碼開關,轉速減少,往下按編碼開關,轉速置零,上電默認2000/

車速:  往右旋轉編碼開關,車速增加,往左旋轉編碼開關,車速減少,往下按編碼開關,轉速置零,上電默認50KM/H

進氣流量:往右旋轉編碼開關,進氣流量增加,往左旋轉編碼開關,進氣流量減少,上電默認140g/S

進氣壓力:往右旋轉編碼開關,進氣壓力增加,往左旋轉編碼開關,進氣壓力減少,上電默認50kPa

水溫:    往右旋轉編碼開關,水溫增加,往左旋轉編碼開關,水溫減少,上電默認90攝氏度

進氣溫度:往右旋轉編碼開關,進氣溫度增加,往左旋轉編碼開關,進氣溫度減少,上電默認45攝氏度

負荷:    往右旋轉編碼開關,負荷增加,往左旋轉編碼開關,負荷減少,上電默認30%

節氣門開度:往右旋轉編碼開關,節氣門開度增加,往左旋轉編碼開關,節氣門開度減少,上電默認20%



功能按鈕區

故障碼-:按一下,故障碼減少一個,無故障碼,燈亮起,有故障碼,燈熄滅。

故障碼+:按一下,故障碼增加一個,有故障碼,燈亮起,無故障碼,燈熄滅。

ACC   按一下按鈕,燈亮起,總線模擬ACC打開狀態,再按一下,燈熄滅,總線模擬ACC關閉狀態,上電默認關閉。

    按一下按鈕,燈亮起,總線模擬門打開狀態,再按一下,燈熄滅,總線模擬門關閉狀態,上電默認關閉。

J1708  保留按鍵,用于商用車協議模擬。

KLINE 按一下按鈕,燈熄滅,KWP總線關閉,再按一下,燈亮起,KWP總線打開,用于選擇模擬協議的輸出,上電默認為KWP總線開啟狀態。

CAN   按一下按鈕,燈熄滅,CAN總線關閉,再按一下,燈亮起,CAN總線打開,用于選擇模擬協議的輸出,上電默認為CAN總線開啟狀態。

點火   按下此按鈕,點火指示燈亮起,OBD接口供電電壓輸出下降到9V;松開按鈕,指示燈熄滅,輸出電壓恢復正常電壓。此功能用于模擬車輛點火過程中的電壓跌落特征。


3.應用領域

汽車總線研發企業    車聯網企業      車載產品生產工廠   OBD設備廠商

GPS定位器廠家      科研教育培訓     高校實驗室        個人發燒友



4.技術指標

機械參數

180

180mm(長) x 95mm(寬) x 35mm(高)

重量

260g

接口

OBD接口:標準16pin OBD II

DC供電接口: DC-025M 插座 5.5-2.1/2.5MM

數據調節:編碼開關、輕觸按鈕

模擬診斷協議

ISO 14230-4

ISO 15765

電源

工作電壓

9-36VDC

最大工作電流:

<200mA

環境參數

工作溫度

-20℃ ~ +70℃

存儲溫度

-40℃ ~ +85℃

濕度

5%~95%(不結霜)

濕熱  振動

GBT2423   JTT794   GB/T28046   GB/T28046.2

電磁兼容

符合GB/T17619、GB/T18655、GB/T19951、GB/T21437等要求

5.OBD接口定義



OBD接口pin腳定義如下

OBD_PIN4----------GND

OBD_PIN5----------EARTH

OBD_PIN6----------ISO15765_CANH

OBD_PIN7----------KLINE

OBD_PIN14---------ISO15765_CANL

OBD_PIN16---------VBAT
